PSoC4离线烧录工具

PSoC离线烧录工具

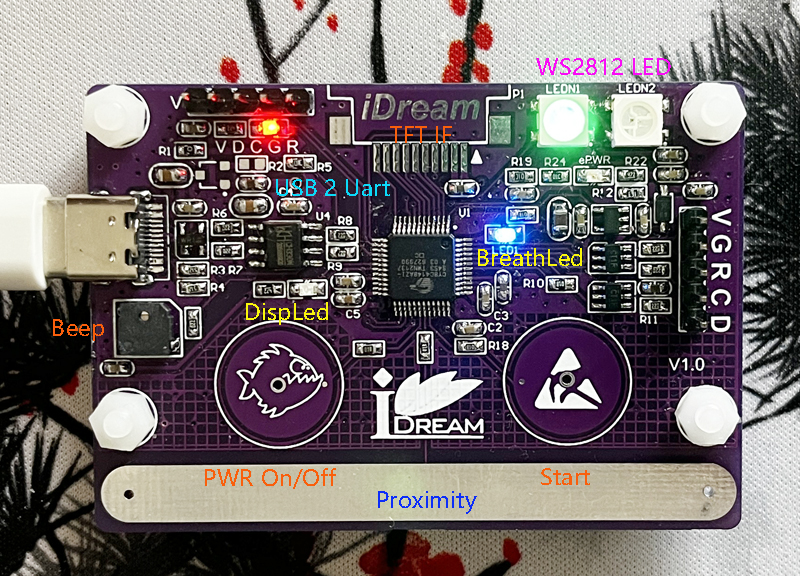

Infineon提供了PSoC4完整的离线烧录的源码，参考文档 Infineon-AN84858-ApplicationNotes，可以很容易的实现，于是就做了一个PSoC4的离线烧录工具，并做了稍许优化：

目前支持如下功能：

1. 主控MCU使用CY8C4148AZI-S453，256KB Flash，32KB SRAM，所以支持的目标芯片的flash不会大于256KB。
2. TypeC USB，支持cc线，通过usb转串口，最高支持2000000波特率，通过USB完成离线固件的下载。
3. 支持蜂鸣器，当触摸按键按下及烧录成功后会beep提示，如果烧录失败也会通过beep的不同响声提示。
4. 支持两个WS2812的全彩LED，用于指示烧录状态。
5. 支持两个LED，其中一个做呼吸灯效果，另一个通过闪烁指示烧录过程中。
6. 支持两个TouchPad，一个接近感应。
7. 支持对外供电的输出控制，支持Power Cycle模式。
8. 支持接口buffer…

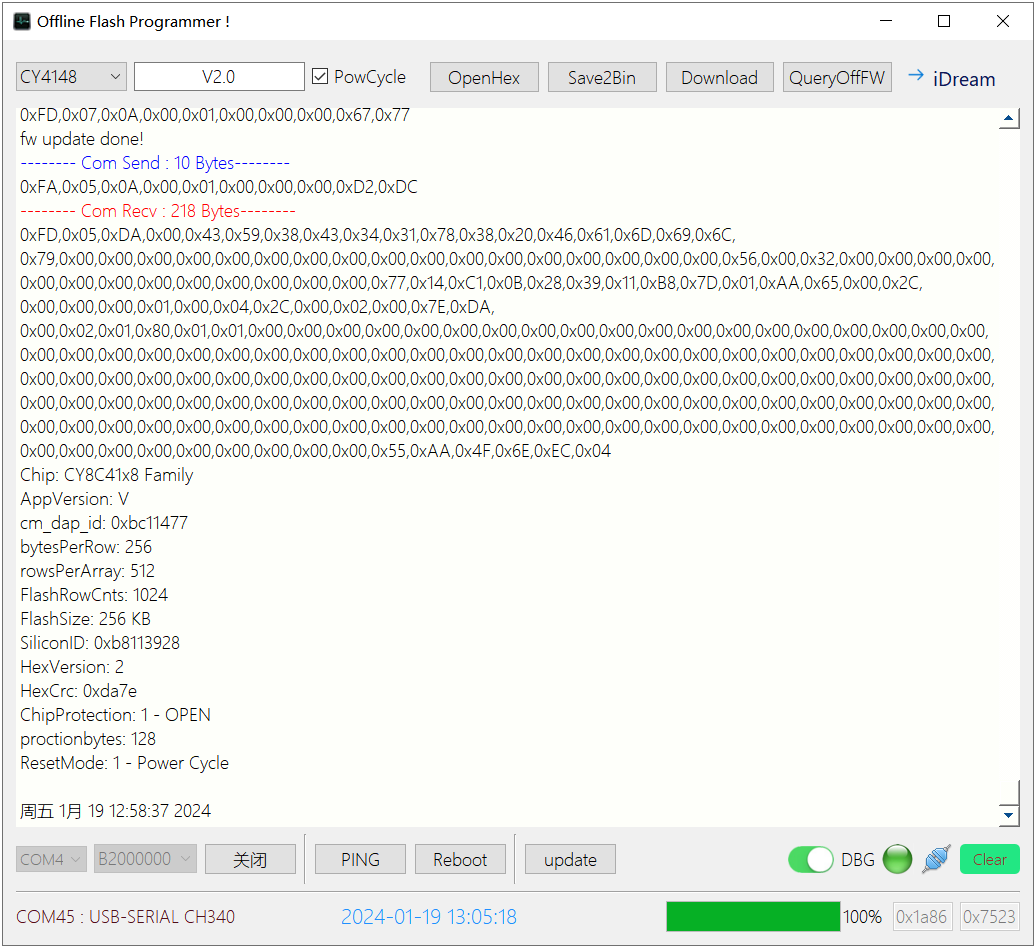

Infineon提供的上位机软件C#开发的，针对每种芯片生成相应的HexImage.c及HexImage.h文件，然后参与编译后方可使用，而且如果实际目标程序很小，但是hex文件中却包含了大量的无效的0数据，于是就用QT做了个小工具来解决这问题：（基于之前开源的P4UartBtl的小工具上修改过来的）

1. 根据USB转串口芯片的VID和PID，自动识别USB的插入及断开，连接后自动打开串口。
2. 串口波特率默认配置为2000000，支持常见的几种波特率配置。
3. 支持目标芯片的选取，目前支持CY4104、CY4025、CY4126、CY4127、CY4148等芯片，其他芯片未测试。
4. 支持程序版本号的配置，支持读取。
5. 支持Power Cycle模式的配置，不勾选默认为Pin Reset。
6. 打开Hex文件，处理Hex数据，移除无效的0数据，减小烧录的代码，所以使用4148也可以烧录4148。
7. 支持另存为Bin文件，bin文件可同时存储为纯bin文件及添加了配置头的bin文件，方便后期导入miniprog4 plu中离线下载。
8. 支持查询命令，可查询目前存储于芯片中的固件信息。
9. 支持ping、reset等命令，后期可增加bootloader，支持更新App功能。

离线烧录操作：

1. 上电后，呼吸灯会呼吸，说明板卡正常工作。

2. 左边小鲨鱼图标的touch pad，单击会打开对外供电，再次单击会关闭对外输出的供电。

3. 需要离线烧录目标芯片时，先关闭对外供电，连接好接线，然后双击右边的触摸按键。1秒钟内需要连点两下才会对外烧录。避免误触误烧。

4. 离线烧录时需要经过如下完整的步骤：

   Device Acquire

   Verify Silicon ID

   Erase all Flash

   Checksum Privileged Calculation

   Program Flash

   Verify Flash

   Program Protection Settings

   Verify Protection Settings

   Verify Checksum

   Exit HSSP Programming mode

   每一步操作都会由左边的WS2812显示一种颜色指示当前的烧录状态，操作完成后会变为绿色，如果烧录失败后，右边的那颗2812会显示红色。如果待烧录的目标芯片教大时，DispLed会闪烁指示当前仍在正常烧录。

   注：Program Flash和Verify Flash时间有时会较长，其中需增加喂狗操作，否则很容易重启。

5. 支持Power Cycle模式，尤其是对于无Reset脚引出的CY8C4014等芯片，同时SWD又被复用为GPIO或IIC功能时，Power Cycle模式特别有用。

6. TFT功能，为尽可能的缩小app的flash占用，暂时先不上tft了。

7. 上位机软件下载地址： https://gitee.com/xarm/iTuner ，OffLineTools.exe即是。

也欢迎留言提出其他功能，只有电工才更懂电工的需求，感谢~
