PSoC4 UART

PSoC4 SCB 之 UART

参考文档：

1. Infineon-Component_PSoC_4_SCB_V2.0-Software Module Datasheets-v04_00-EN
2. Infineon-PSoC_4100S_Family_PSoC_4_Registers_Technical_Reference_Manual_(TRM)-AdditionalTechnicalInformation-v04_00-EN

SCB -> UART

PSoC4100S Plus拥有五个运行时可重新配置的独立串行通信模块（SCB），可配置为I2C、SPI或UART功能。

UART模式：运行速度高达1Mbps的全功能UART，支持汽车单线接口LIN、红外接口（IrDA）和智能卡（ISO7816）协议。此外还支持9位多处理器模式，此模式允许寻址连接到通用RX和TX线的外设。支持通用UART功能，如奇偶校验、中断检测以及帧错误。一个8字节深度的FIFO。

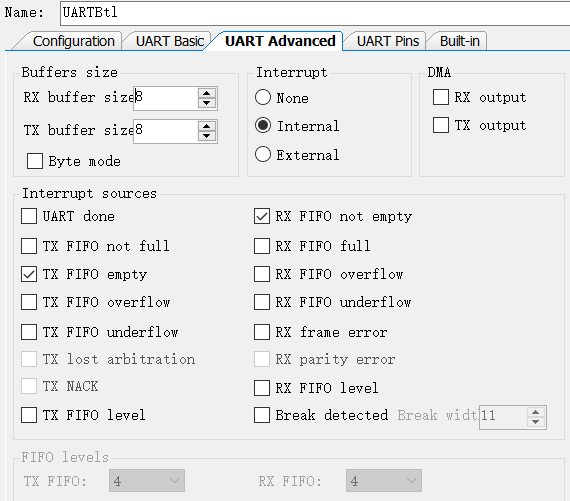

在PSoC Creator中创建新工程，TopDesign中添加UART，并重命名为UARTBtl （为UART Bootloader用），然后配置其参数如下：

主要是串口收发中断的配置：使能Tx FIFO empty 和 RX FIFO not empty 中断，FIFO buffer设置为8，这样发送时一次可以填入8个字节以减小进中断的频次。
接收中断很遗憾不支持空闲中断，只能配合定时器中断实现超时成帧判断。
（如果支持空闲中断可以配合RX FIFO Level使用以降低进接收中断的频次，比如设置为4字节，如果接收缓冲区中有3个字节的话，就没法产生中断了..）

完成配置后开始撸代码，老规矩，套我之前的串口收发处理 – 既然支持五个SCB自然不能写五套串口收发处理代码，那太啰嗦了。

先定义UART的数据结构：

typedef void (func)(uint8_t);
typedef uint8_t (funcRt)(void);

typedef struct
{
    uint8_t * rbuf;        //接收缓冲区
    uint16_t rwr;
    uint16_t rlen;
    uint8_t rframe;        //接收成帧标志
    uint8_t rtmr;       //接收超时timer

    const uint8_t * sbuf;    //发送缓冲区
    uint16_t slen;            //发送长度
    uint16_t swr;

    func * setSendIrqEn;    //发送FIFO空中断使能设置
    func * sendDat;            //发送一个字节
    funcRt * sFifoNotFull;    //发送Fifo没空判断，1：Not Full
}strUart;

串口中断服务处理函数：

CY_ISR(UARTBtl_RXTXINT)     //uart irq proc
{
//----------TX IRQ, Fifo empty
    uint32 inter_resource = UARTBtl_GetTxInterruptSourceMasked();
    uint8_t rdat = 0;

    if (inter_resource & UARTBtl_INTR_TX_EMPTY)
    {
        UARTBtl_ClearTxInterruptSource(UARTBtl_INTR_TX_EMPTY);
        bsp_uart_send_irq(&uartBtl);
    }
//----------RX IRQ, Fifo not empty, recv bytes
    inter_resource = UARTBtl_GetRxInterruptSourceMasked();
    if (inter_resource &  UARTBtl_INTR_RX_NOT_EMPTY)
    {
        do
        {
            rdat = UARTBtl_SpiUartReadRxData();
            bsp_uart_recv_dat(&uartBtl,rdat);
        } while (UARTBtl_SpiUartGetRxBufferSize() != 0);
        UARTBtl_ClearRxInterruptSource(UARTBtl_INTR_RX_NOT_EMPTY);
    }
}

串口发送相关函数配置：

//uart send fifo empty irq
void bsp_uart_send_irq(strUart * uart)
{
    if(uart->swr >= uart->slen)    //uart send done!
    {
        uart->swr = 0;
        uart->slen = 0;
        uart->setSendIrqEn(0);    //disable send IRQ after send done!
        return;
    }
    //如果fifo没满并且发送缓冲区中有数据就一直往里填
    while(uart->sFifoNotFull())
    {
        if(uart->swr < uart->slen)
        {
            uart->sendDat(uart->sbuf[uart->swr]);
            uart->swr++;
        }
        else
        {
            break;
        }
    }
}

// 发送函数，当数据填入缓冲区后调用，使能FIFO空中断，进入中断后会调用上面函数处理
uint8_t bsp_uart_send(strUart * uart,uint16_t len)
{
    uart->slen = len;
    uart->swr = 0;
    uart->setSendIrqEn(1);
}

//获取发送缓冲区指针，向发送缓冲区中填数时需要等待发送完成
uint8_t * bsp_uart_get_sbuf(strUart * uart)
{
    while(uart->slen != 0);     //等待上次发送完成
    return (uart->sbuf);
}

串口接收处理：

void bsp_uart_recv_dat(strUart * uart, uint8_t dat)
{
    uart->rbuf[uart->rwr] = dat;
    uart->rwr++;
    if(uart->rwr >= U_RX_MAX)
    {
        uart->rwr = 0;
    }
    uart->rtmr = TMR_OVER;
}

void bsp_uart_tmr_over_check(strUart * uart)
{
    if(uart->rtmr)
    {
        uart->rtmr--;
        if(uart->rtmr == 0)
        {
            uart->rframe = 1;
        }
    }
}

接收处理大体流程如下：接收成帧的判断：
接收中断中将接收的数据放入接收缓冲区中，并设置接收超时时间，9600波特率接收一个字节的时间约为1ms，设置超时时间为3ms或5ms，超时后即认为接收成帧。
除非发送方发送时不是连续发送的（比如linux系统的设备，曾遇过发送一帧数据时，分了几段来发，后来把超时时间间隔设大才OK）

串口中间层代码：

void uartBtlEnSendIrq(uint8_t en)
{
    // en ? UARTBtl_ENABLE_INTR_TX(UARTBtl_INTR_TX_EMPTY) : UARTBtl_DISABLE_INTR_TX(UARTBtl_INTR_TX_EMPTY);
    if(en)
    {
        UARTBtl_ENABLE_INTR_TX(UARTBtl_INTR_TX_EMPTY);
    }
    else
    {
        UARTBtl_DISABLE_INTR_TX(UARTBtl_INTR_TX_EMPTY);
    }
}

void uartBtlSendDat(uint8_t dat)
{
    UARTBtl_TX_FIFO_WR_REG = dat;
}

uint8_t uartBtlSendFifoNotFullChk()
{
    return (UARTBtl_SPI_UART_FIFO_SIZE != UARTBtl_GET_TX_FIFO_ENTRIES) ? 1 : 0;
}

串口初始化代码：

void uartBtlDataInit()
{
    memset(&uartBtl,0,sizeof(uartBtl));
    uartBtl.rbuf = uartBtlRbuf;
    uartBtl.sbuf = uartBtlSbuf;
    uartBtl.setSendIrqEn = uartBtlEnSendIrq;
    uartBtl.sendDat = uartBtlSendDat;
    uartBtl.sFifoNotFull = uartBtlSendFifoNotFullChk;
}
void uartBtlInit()
{
    uartBtlDataInit();

    UARTBtl_Start();
    UARTBtl_SetCustomInterruptHandler(UARTBtl_RXTXINT);     //UART_CHECKPART_RXTXINT

    UARTBtl_DISABLE_INTR_TX(UARTBtl_INTR_TX_EMPTY);         //disable Tx IRQ
    UARTBtl_ENABLE_INTR_RX(UARTBtl_INTR_RX_NOT_EMPTY);      //enable Rx IRQ
}

串口收发测试：

void uartBtlSendTest()
{
    uint16_t j = 0;
    uint8_t * sbuf = bsp_uart_get_sbuf(&uartBtl);
    sbuf[j++] = 'H';
    sbuf[j++] = 'e';
    sbuf[j++] = 'l';
    sbuf[j++] = 'l';
    sbuf[j++] = 'o';
    sbuf[j++] = '!';
    sbuf[j++] = '\r';
    sbuf[j++] = '\n';
    bsp_uart_send(&uartBtl,j);
}
void uartBtlSendBuf(uint8_t * buf,uint16_t len)
{
    uint8_t * sbuf = bsp_uart_get_sbuf(&uartBtl);
    memcpy(sbuf,buf,len);
    bsp_uart_send(&uartBtl,len);
}
void task_uartBtl_recv()
{
    if(uartBtl.rframe)
    {
        uartBtl.rframe = 0;
        //简单测试：将收到的数据发送回去
        uartBtlSendBuf(uartBtl.rbuf,uartBtl.rwr );
        uartBtl.rwr = 0;
    }
}

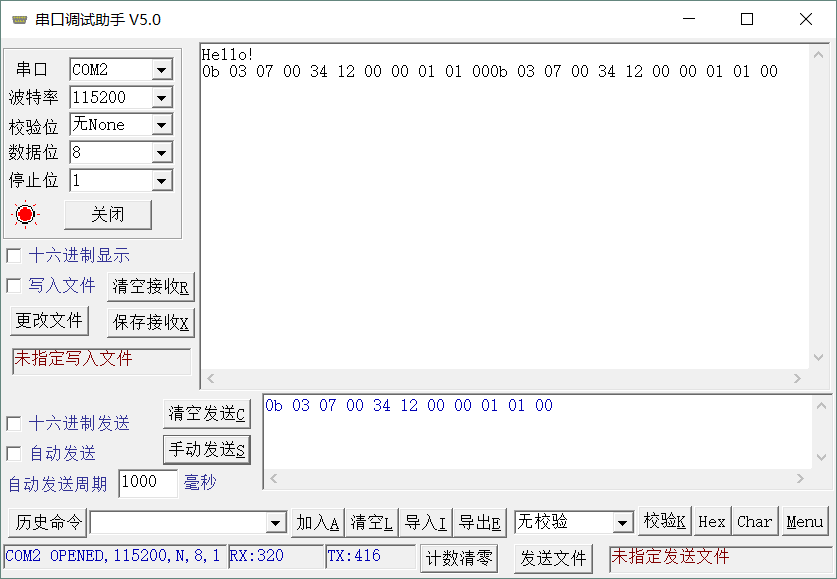

打开串口调试助手，收发测试：（与仿真器串口相连的UART PIN： P7_0 - U_RX，P7_1 - T_RX）

程序中放了个一个uart、一个led、一个timer，编译后占用：
Flash used: 3510 of 131072 bytes (2.7%).
SRAM used: 3104 of 16384 bytes (18.9%). Stack: 2048 bytes. Heap: 128 bytes.
如果使用串口Bootloader，还需要精简代码才行，不能超过4KB，继续努力~
