在家整理芯片的时候翻出了这款神器：
NXP的三核MCU：一个CM4+两个CM0，204M主频，282KB SRAM，两路高速USB，SDRAM、LCD控制器、以太网、双CAN、QSPI Flash等等应有尽有，还有那强悍的SGPIO以及80Msps 12bit ADC，秒天秒地秒空气神一般的存在，放眼望去，谁与争锋？又翻出了当时的板子及帖子：

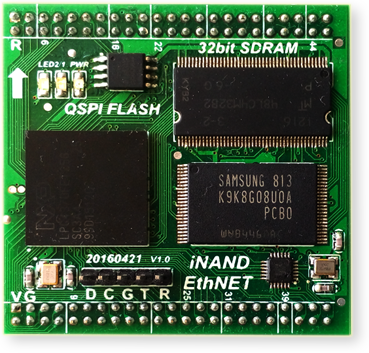

板载32bit SDRAM / Nandflash / QSPI Flash
两路USB、两路CAN、 N路串口、LAN8720以太网PHY
24bit 最高1024*768分辨率 TFT驱动
12bit 80MSPS高速ADC，还有多路10bit的ADC。

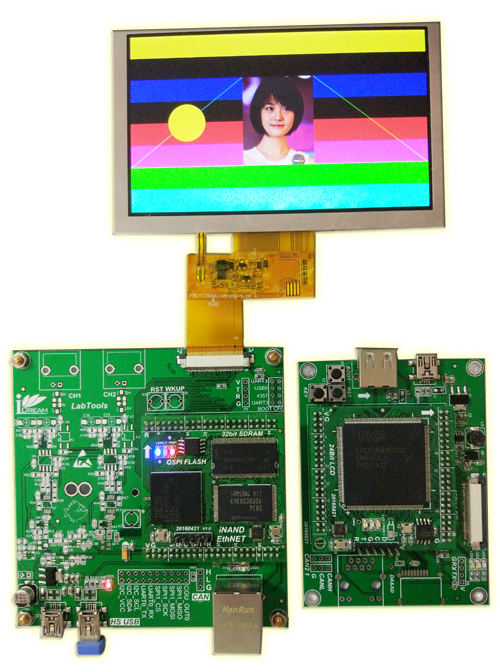

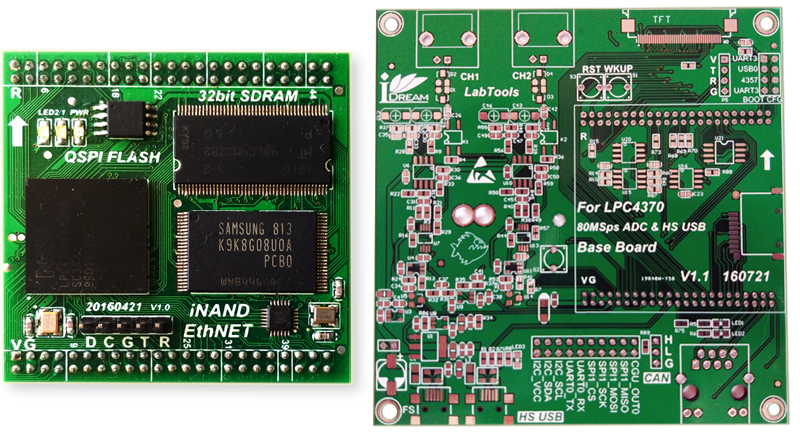

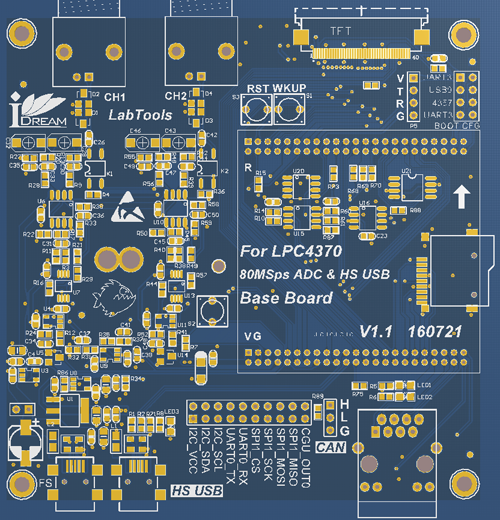

刚好有个基于lpclinkII的开源应用：Labtools，当时还有开源的软件系统：RAW-OS，不知道是否还有人记得~ 于是仿照着做了一个：
先从TFT搞起：
LCD-TFT RGB565

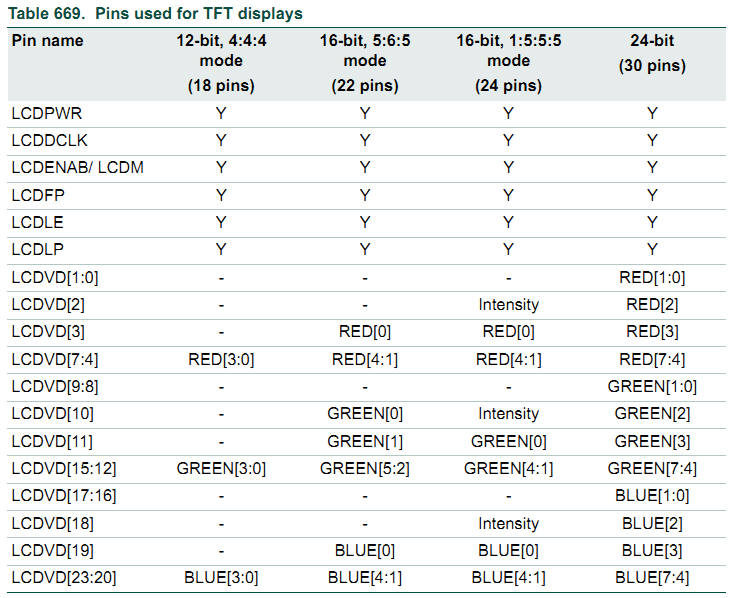

虽然引出了24bit的LCD，不过太占管脚，没有太实际的意义，而16bit RGB565格式的显示效果也还是不错的，65536色。关于LCD管脚应用，参考手册UM10503 P901描述如下：

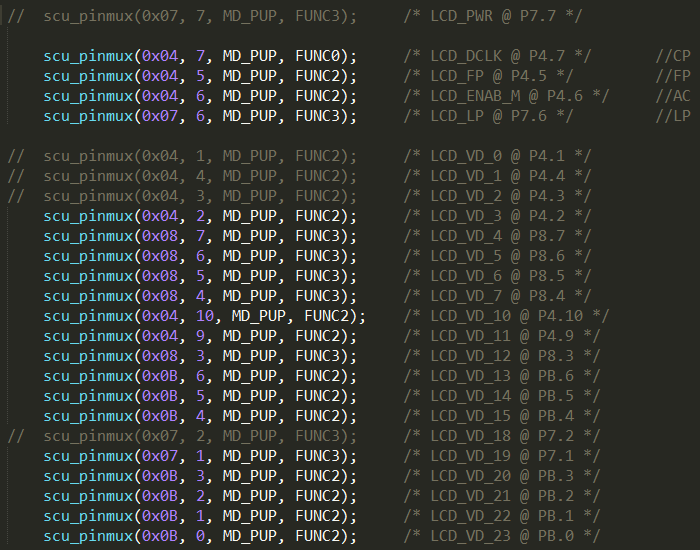

对于16bit 565格式的管脚配置，根据手册使用LCD_VD[3:7],LCD_VD[10:15],LCD_VD[19:23],未使用的LCD管脚均可配置为GPIO管脚或作它用。程序中管脚配置如下：

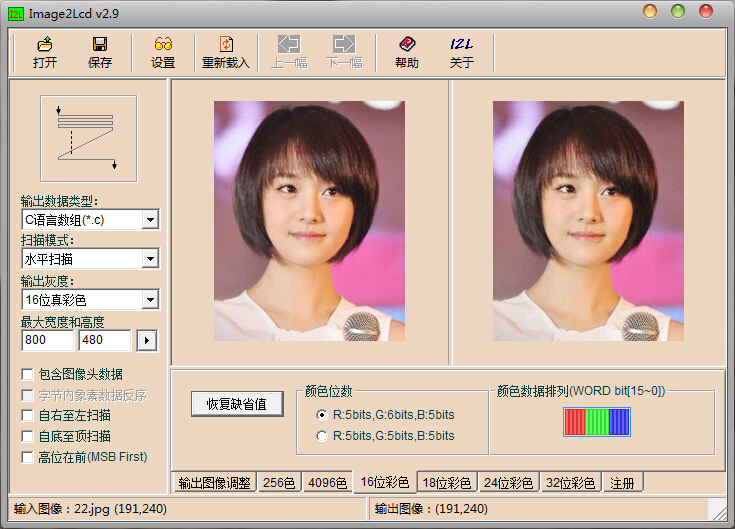

LCD需要配置SDRAM做显存，默认地址是0x28000000，所以需要先调试SDRAM，保证读写正确及SDRAM的时序满足需求，配置起来需要对照着SDRAM数据手册来调整，比较讨厌的。对于图片取模，可以使用Image2LCD工具，如图设置：
在5寸屏800*480 分辨率，显示效果如下：（PS：实际显示效果更加细腻！！）
LCD-双缓存配置
首先引用下单显存及双显存的解释：（个人感觉比较好）
在嵌入式平台Linux，主要通过framebuffer来显示UI。FrameBuffer实际上就是嵌入式系统中专门为GPU所保留的一块连续的物理内存，LCD通过专门的总线从framebuffer读取数据，显示到屏幕上。根据系统中framebuffer的数量，可以分成单buffer和双buffer两种。 … 不贴了

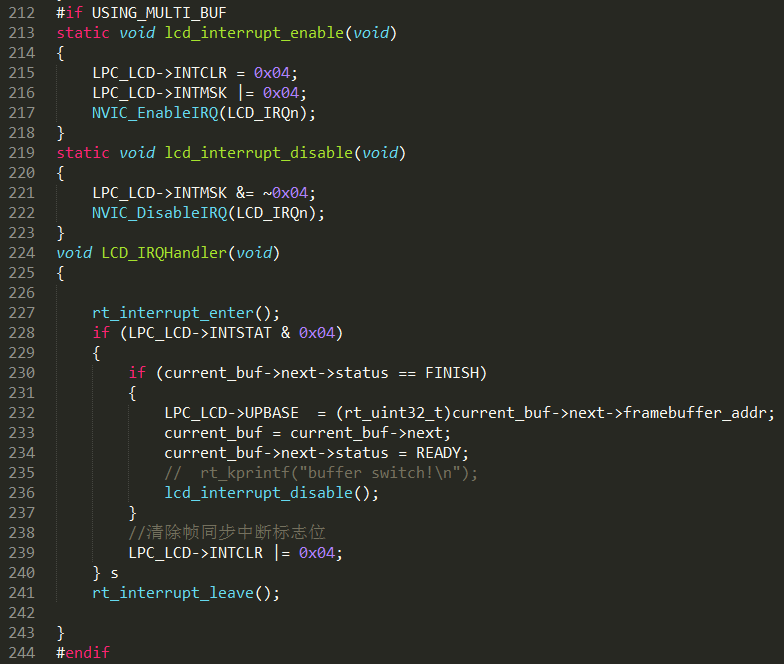

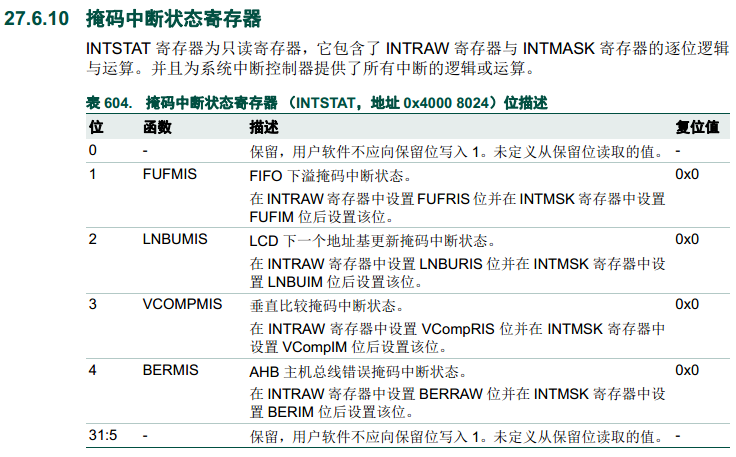

上面没有格式化的文字看上去很头疼，简单来说就是为了保持屏幕不闪烁而使用两块显存做显示切换，一块做当前的显示，需要更新显示的内容在第二块显存上做操作，完成后只需要将显存地址切换至第二块即可。好处不必多说，劣势也有：局部刷新时，显示内容的拷贝填充等，关键在于如何灵活运用。 同时还有一点需要注意的是：显存切换时需要在一屏刷新完成后切换！！！不然会有撕裂感。LCD中断寄存器：（BIT3）
RT-Thread RealBoard-LPC4088已经实现了双显存的配置，使用时可以参考：
