GD32E50x有专用的SQPI外设，支持接SQPI接口的PSRAM、Flash等，不过LQFP64封装的不支持，这些管脚都分配到了PF口或PG口上。好在SPI0且仅有SPI0支持4线模式，可以尝试四线接口的SPI Flash。
GD32E505 SPI0四线操作模式：
SPI四线模式用于控制四线SPI flash外设。要配置成SPI四线模式，首先要确认TBE位置1，且TRANS位清零，然后将SPI_QCTL寄存器中的QMOD位置1。在SPI 四线模式，SPI_CTL0寄存器中BDEN位、BDOEN位、CRCEN位、CRCNT位、FF16位、RO位和LF位保持清零，且MSTMOD位置1，以保证SPI工作于主机模式。SPIEN位、PSC位、CKPL位和CKPH位根据需要进行配置。
SPI四线模式有两种运行模式：四线写模式和四线读模式，通过SPI_QCTL寄存器中的QRD位进行配置。
四线写模式

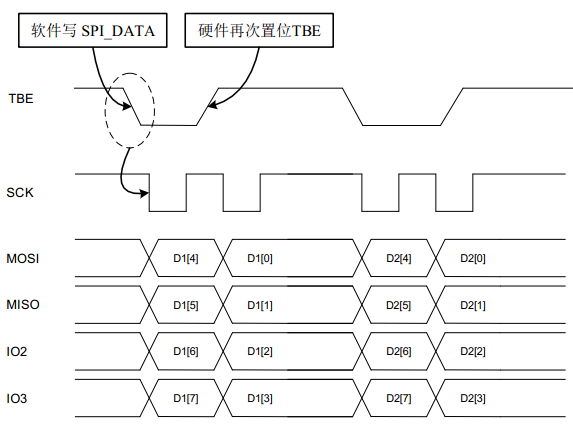

当SPI_QCTL寄存器中的QMOD位置1且QRD位清零时，SPI工作在四路写模式。在四路写模式中，MOSI、MISO、IO2 和IO3 都用作输出引脚。在SCK产生时钟信号后，一旦数据写入SPI_DATA寄存器（TBE位清零）且SPIEN位置1时，SPI将会通过这四个引脚发送写入的数据。一旦SPI开始数据传输，它总是在数据帧结束时检查TBE标志位的状态，若不能满足条件则停止传输。
四路模式下发送操作流程：
- 根据应用需求，配置SPI_CTL0和SPI_CTL1中的时钟预分频、时钟极性、相位等参数；
- 将SPI_QCTL中的QMOD位置1，然后将SPI_CTL0中的SPIEN位置1来使能SPI功能；
- 向SPI_DATA寄存器中写入一个字节的数据，TBE标志位将会清零；
- 等待硬件将TBE位重新置位，然后写入下一个字节数据。
四线写模式

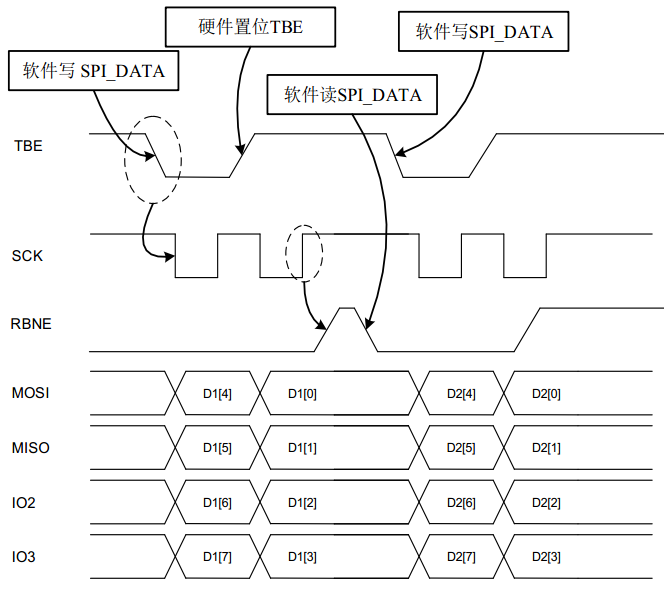

当SPI_QCTL寄存器中的QMOD位和QRD位都置1时，SPI工作在四路读模式。在四路读模式中，MOSI、MISO、IO2 和IO3都用作输入引脚。当数据写入SPI_DATA寄存器（此时TBE位被清零）且SPIEN位置1时，SPI开始在SCK信号线上产生时钟信号。写数据到SPI_DATA寄存器只是为了产生SCK时钟信号，所以可以写入任何数据。SPI开始数据传输之后，每发送一个数据帧都要检测SPIEN位和TBE位，若条件不满足则停止传输。所以软件需要一直向SPI_DATA写空闲数据，以产生SCK时钟信号。
四路模式下接收操作流程：
- 根据应用需求，配置SPI_CTL0和SPI_CTL1中时钟预分频、时钟极性、相位等参数；
- 将SPI_QCTL中的QMOD位和QRD位置1，然后将SPI_CTL0中的SPIEN位置1来使能SPI功能；
- 写任意数据（例如0xFF）到SPI_DATA寄存器；
- 等待RBNE位置1，然后读SPI_DATA寄存器来获取接收的数据；
- 写任意数据（例如0xFF）到SPI_DATA寄存器，以接收下一个字节数据。
SPI停止流程
不同运行模式下采用不同的流程来停止SPI功能。
SPI四路模式 ：在禁用SPI四路模式或者关闭SPI功能之前，软件应该先检查：TBE位置1，TRANS位清零，SPI_QCTL中的QMOD位和SPI_CTL0中的SPIEN位清零。
例程分析
木有例程。。。只能自个啃啃试试了，如果不行，就换成2线的跟普通SPI Flash操作流程一样就完事了。
